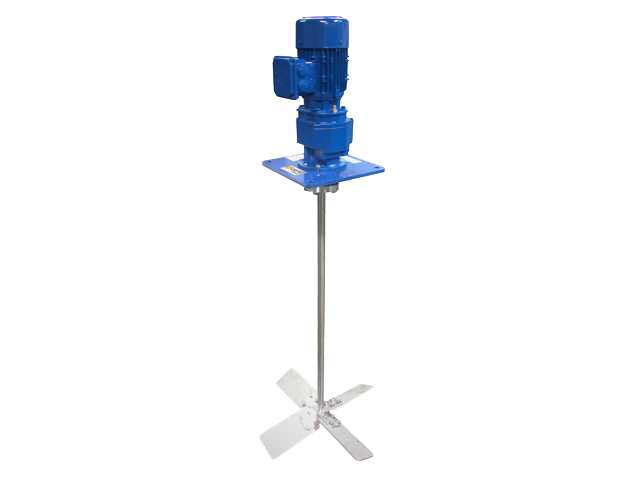

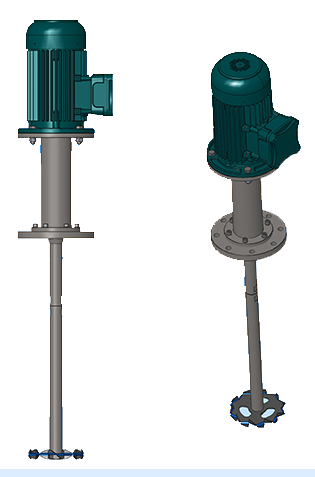

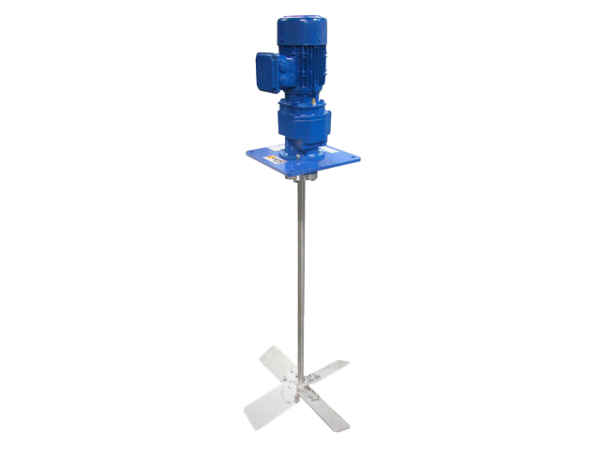

AGITATEURS INDUSTRIELS

Les pompes centrifuges verticales en résine série IM sont des pompes à haut rendement pour installation fixes, avec la pompe plongée directement dans la cuve, actionnées par un moteur électrique (max 3000 tours/min) en prise directe pour le vidage rapide du fluide, avec des débits de 6 m3/heure à 75 m3/heure et hauteur d’élévation jusqu’à 38 m. La forme de ce type de pompe non seulement n’utilise pas de garnitures mécaniques (soumises à l’usure), mais en outre garantit la collecte d’éventuelles sorties accidentelles de fluide, dans un bac.

La roue ouverte permet le pompage en continu de fluides même très sales ayant une viscosité apparente jusqu’à 500 cps (à 20°C), avec éventuellement des parties solides en suspension, de petites dimensions.
Le choix des matériaux de construction permet de déterminer la meilleure compatibilité chimique avec le fluide et/ou l’environnement sans négliger la plage de température.

Principaux avantages

• Versions en PP, PVDF;
• Pompe immergée dans une cuve;
• Moteur démontable également quand la pompe est déjà installée;
• Absence de soudures;
• Egalement utilisable avec des fluides très sales;
• Débit élevés: de 6 à 75 m3/heure;
• Remplacement moteur sans démontage de la pompe;
• Simple remplacement de la bague d’usure;

Extrême facilité d’entretien;

• Complètement démontable;
• Peuvent être fournies également sans moteur;

Description de la pompe

Les pompes centrifuges verticales en résine Debem sont constituées par un robuste corps de pompe et par une colonne fixée à la plaque de bridage sur laquelle est assurée la lanterne qui constitue l’élément de fixation du moteur électrique. Le moteur est monté en prise directe au moyen d’un joint élastique sur l’arbre de la pompe. La roue ouverte est fixée à l’autre extrémité de l’arbre, qui est soutenu par un roulement radial. La forme de cette pompe permet le démontage du moteur, même sans démonter la pompe elle-même de l’installation.

A = moteur électrique B = joint de transmission C = lanterne D = roulement radial E = colonne externe F = revêtement arbre A – Bague en céramique H = roue I = tube de refoulement L = conduite d’aspiration M = bague d’usure

Fonctionnement

La roue solidaire à l’arbre et au moteur électrique, monté en prise directe, est mise en rotation à une vitesse préfixée et crée, par effet centrifuge, une aspiration sur la conduite centrale et un refoulement sur la conduite périphérique.

Ces pompes étant portables, elles sont particulièrement indiquées pour le transvasement rapide de fluides corrosifs, elles travaillent immergées dans le fluide. Leur forme a été expressément conçue pour recueillir dans le fût les éventuelles fuites de fluide.
Disponibles avec moteur électrique ou avec moteur pneumatique parfaitement interchangeables, ces pompes sont pourvues d’une roue ouverte qui permet le pompage à écoulement continu de fluides corrosifs propres avec viscosité apparente jusqu’à 600cps avec moteur de 500 watts (à 20°C) et jusqu’à 900cps avec moteur à 800 watts (à 20°C).
Les versions actionnées par un moteur électrique, série TR-EL, sont également pourvues d’un interrupteur de sécurité pour éviter le rédémarrage accidentel de la pompe suite à une chute de tension.

Principaux avantages

Versions en PP, PVDF, et AISI 316
Économique;
Portable;
Adaptée pour les fluides corrosifs;
Viscosité jusqu’à 900 cps;
Disponible avec moteur électrique et pneumatique;
Réglage débit (dans la version pneumatique);
Absence de garnitures mécaniques;
Facile à démonter;
Longueur tube plongeur = 900 mm ou 1200 mm;
Débit jusqu’à 90 l/min
