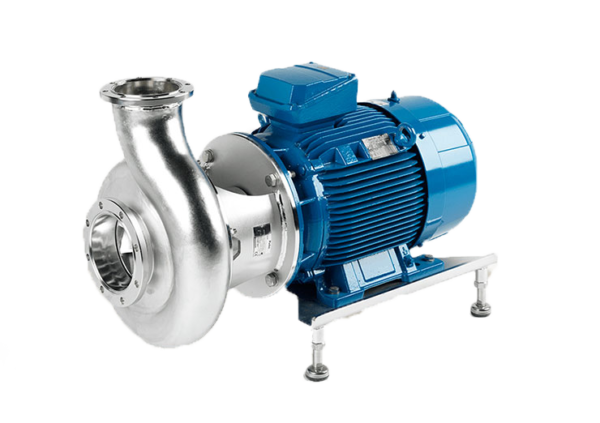

ELECTROPOMPES POUR L’INDUSTRIE AGROALIMENTAIRE

NORD INDUSTRIE, spécialiste de la robinetterie industrielle depuis 35 ans, propose des produits techniques destinés au contrôle des fluides.

Nos domaines d’intervention privilégiés sont :

Les automatismes de sectionnement des réseaux de fluides :électrovannes et vannes motorisées ;
La régulation de débit, pression et température : réducteurs de pression, vannes de régulation, contrôleurs de circulation, indicateurs de niveau, purgeurs ;
L’équipement et la protection des appareils à pression : soupapes de sûreté et réservoirs d’air.
Les équipements sur lesquels nous travaillons quotidiennement sont : le traitement des eaux, les réseaux de process, les réseaux de vapeur, les réseaux d’air comprimé, les réseaux de froid et de chaud, les réseaux d’incendie, les réseaux de gaz, les pulvérulents, etc.

Notre équipe vous apporte ses compétences pour vos travaux de maintenance : dépannage et préparation des arrêts ; pour vos travaux neufs : améliorations d’installations, revampings, conception et création de nouvelles unités.

Les minipompes à membrane Cubic et les pompes à membrane Boxer sont reconnues pour leurs performances élevées, leur grande puissance qui les rend aptes au pompage de fluides avec des viscosités apparentes élevées même en présence de parties solides en suspension.

Le circuit pneumatique anticalage garantit un fonctionnement sécurisé et ne demande pas de zone lubrifiée.
La capacité d’auto-amorçage à sec à de grandes hauteurs d’aspiration, accompagnée de la possibilité d’effectuer un réglage fin de la cadence sans pertes de pression ainsi que la possibilité de fonctionner à sec sans subir de dommages, ont donné à ces pompes une polyvalence d’utilisation sans précédent. Le vaste choix de matiériaux de composition permet en outre de déterminer la meilleure compatibilité chimique avec le fluide et/ou l’environnement sans négliger la plage de température. Leur principe de construction les rend particulièrement appropriées pour les applications lourdes en présence de forte humidité ou dans des environnements potentiellement explosifs (certification ATEX).

 Principaux avantages

• Exécutions en PP, PVDF/ECTFE, ALUMINIUM et ACIER INOX AISI 316;
• Utilisation en environnement explosif (certification Atex zone 1- 2);
• Appropriées aux conditions difficiles d’utilisation et milieux avec une humidité élevée;
• Fonctionnement à sec;
• Auto-amorçante à sec;
• Alimentation à air non lubrifiée;
• Circuit pneumatique anticalage;
• Débit et hauteur d’élévation réglables;
• Réglage fin de la vitesse à pression constante;
• Possibilité de collecteurs dédoublés (deux aspirations et deux refoulements);
• Installation sur banc ou au plafond;
• Trois positions pour le refoulement et l’aspiration;
• Facilité d’entretien et de remplacement des pièces ;
• Excellent rapport performances/coûts.

Description de la pompe

Les pompes à membrane Debem sont constituées par un moteur pneumatique coaxial anticalage logé centralement. À son arbre sont fixées les membranes de nouvelle génération (profil Long Life). Aux deux extrémités, les deux corps de la pompe logent les vannes à boisseau sphérique et les sièges de retenue correspondants, de la conduite d’aspiration et de refoulement du produit.

A = vannes à boisseau sphérique B = chambre de Pompege C1 = membrane côté produit C2 = membrane côté air D = collecteur d’aspiration E = collecteur de refoulement F = moteur pneumatique

Fonctionnement

L’air comprimé, introduit par l’échangeur coaxial derrière une des membranes, détermine la compression et pousse le produit dans le conduit de refoulement , en même temps, la membrane opposée et solidaire à l’arbre de l’échangeur, crée une dépression en aspirant le fluide. Une fois la course terminée l’échangeur coaxial pneumatique dévie l’air comprimé derrière la membrane opposée et le cycle s’inverse.
