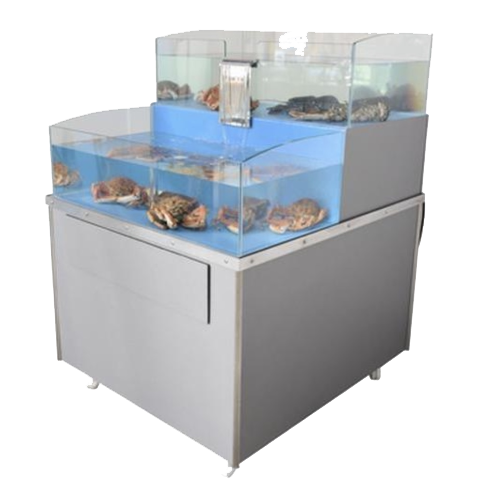

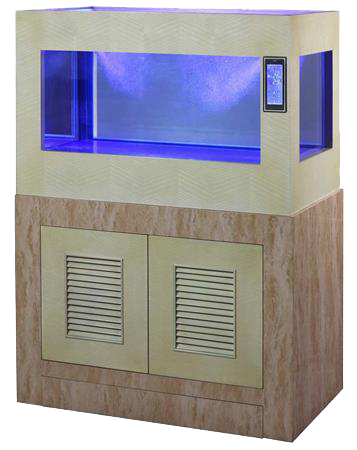

VIVIER POUR LANGOUSTES ET POISSONS VIVANTS

Les minipompes à membrane Cubic et les pompes à membrane Boxer sont reconnues pour leurs performances élevées, leur grande puissance qui les rend aptes au pompage de fluides avec des viscosités apparentes élevées même en présence de parties solides en suspension.

Le circuit pneumatique anticalage garantit un fonctionnement sécurisé et ne demande pas de zone lubrifiée.
La capacité d’auto-amorçage à sec à de grandes hauteurs d’aspiration, accompagnée de la possibilité d’effectuer un réglage fin de la cadence sans pertes de pression ainsi que la possibilité de fonctionner à sec sans subir de dommages, ont donné à ces pompes une polyvalence d’utilisation sans précédent. Le vaste choix de matiériaux de composition permet en outre de déterminer la meilleure compatibilité chimique avec le fluide et/ou l’environnement sans négliger la plage de température. Leur principe de construction les rend particulièrement appropriées pour les applications lourdes en présence de forte humidité ou dans des environnements potentiellement explosifs (certification ATEX).

 Principaux avantages

• Exécutions en PP, PVDF/ECTFE, ALUMINIUM et ACIER INOX AISI 316;
• Utilisation en environnement explosif (certification Atex zone 1- 2);
• Appropriées aux conditions difficiles d’utilisation et milieux avec une humidité élevée;
• Fonctionnement à sec;
• Auto-amorçante à sec;
• Alimentation à air non lubrifiée;
• Circuit pneumatique anticalage;
• Débit et hauteur d’élévation réglables;
• Réglage fin de la vitesse à pression constante;
• Possibilité de collecteurs dédoublés (deux aspirations et deux refoulements);
• Installation sur banc ou au plafond;
• Trois positions pour le refoulement et l’aspiration;
• Facilité d’entretien et de remplacement des pièces ;
• Excellent rapport performances/coûts.

Description de la pompe

Les pompes à membrane Debem sont constituées par un moteur pneumatique coaxial anticalage logé centralement. À son arbre sont fixées les membranes de nouvelle génération (profil Long Life). Aux deux extrémités, les deux corps de la pompe logent les vannes à boisseau sphérique et les sièges de retenue correspondants, de la conduite d’aspiration et de refoulement du produit.

A = vannes à boisseau sphérique B = chambre de Pompege C1 = membrane côté produit C2 = membrane côté air D = collecteur d’aspiration E = collecteur de refoulement F = moteur pneumatique

Fonctionnement

L’air comprimé, introduit par l’échangeur coaxial derrière une des membranes, détermine la compression et pousse le produit dans le conduit de refoulement , en même temps, la membrane opposée et solidaire à l’arbre de l’échangeur, crée une dépression en aspirant le fluide. Une fois la course terminée l’échangeur coaxial pneumatique dévie l’air comprimé derrière la membrane opposée et le cycle s’inverse.

Ces pompes étant portables, elles sont particulièrement indiquées pour le transvasement rapide de fluides corrosifs, elles travaillent immergées dans le fluide. Leur forme a été expressément conçue pour recueillir dans le fût les éventuelles fuites de fluide.
Disponibles avec moteur électrique ou avec moteur pneumatique parfaitement interchangeables, ces pompes sont pourvues d’une roue ouverte qui permet le pompage à écoulement continu de fluides corrosifs propres avec viscosité apparente jusqu’à 600cps avec moteur de 500 watts (à 20°C) et jusqu’à 900cps avec moteur à 800 watts (à 20°C).
Les versions actionnées par un moteur électrique, série TR-EL, sont également pourvues d’un interrupteur de sécurité pour éviter le rédémarrage accidentel de la pompe suite à une chute de tension.

Principaux avantages

Versions en PP, PVDF, et AISI 316
Économique;
Portable;
Adaptée pour les fluides corrosifs;
Viscosité jusqu’à 900 cps;
Disponible avec moteur électrique et pneumatique;
Réglage débit (dans la version pneumatique);
Absence de garnitures mécaniques;
Facile à démonter;
Longueur tube plongeur = 900 mm ou 1200 mm;
Débit jusqu’à 90 l/min
