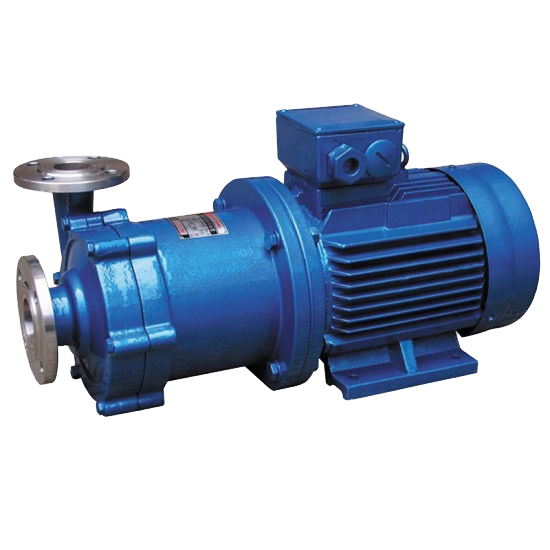

ELECTROPOMPES CHIMIQUES MAGNETIQUES
Une paire de magnétos commande le fonctionnement de la pompe ; la magnéto externe placée sur l’arbre du moteur transmet le mouvement à la magnéto interne, qui est solidaire du rotor hermétiquement isolé. le rotor de la pompe n’est pas physiquement lié à l’arbre du moteur; par conséquent, les joints d’étanchéité sont éliminés, ainsi que la perte du liquide pompé causée par l’usure. le groupe pompant est fabriqué avec très peu de composants, ce qui rend l’entretien extrêmement facile. les matériaux de série employés sont le polypropylène (pp) et le polyvinylidénefluoride (pvdf).
les pompes ne peuvent pas fonctionner à sec. les liquides sales peuvent en réduire la durée.
Température de travail : pp max. 80 °c – pvdf / ectfe max. 90 °c.

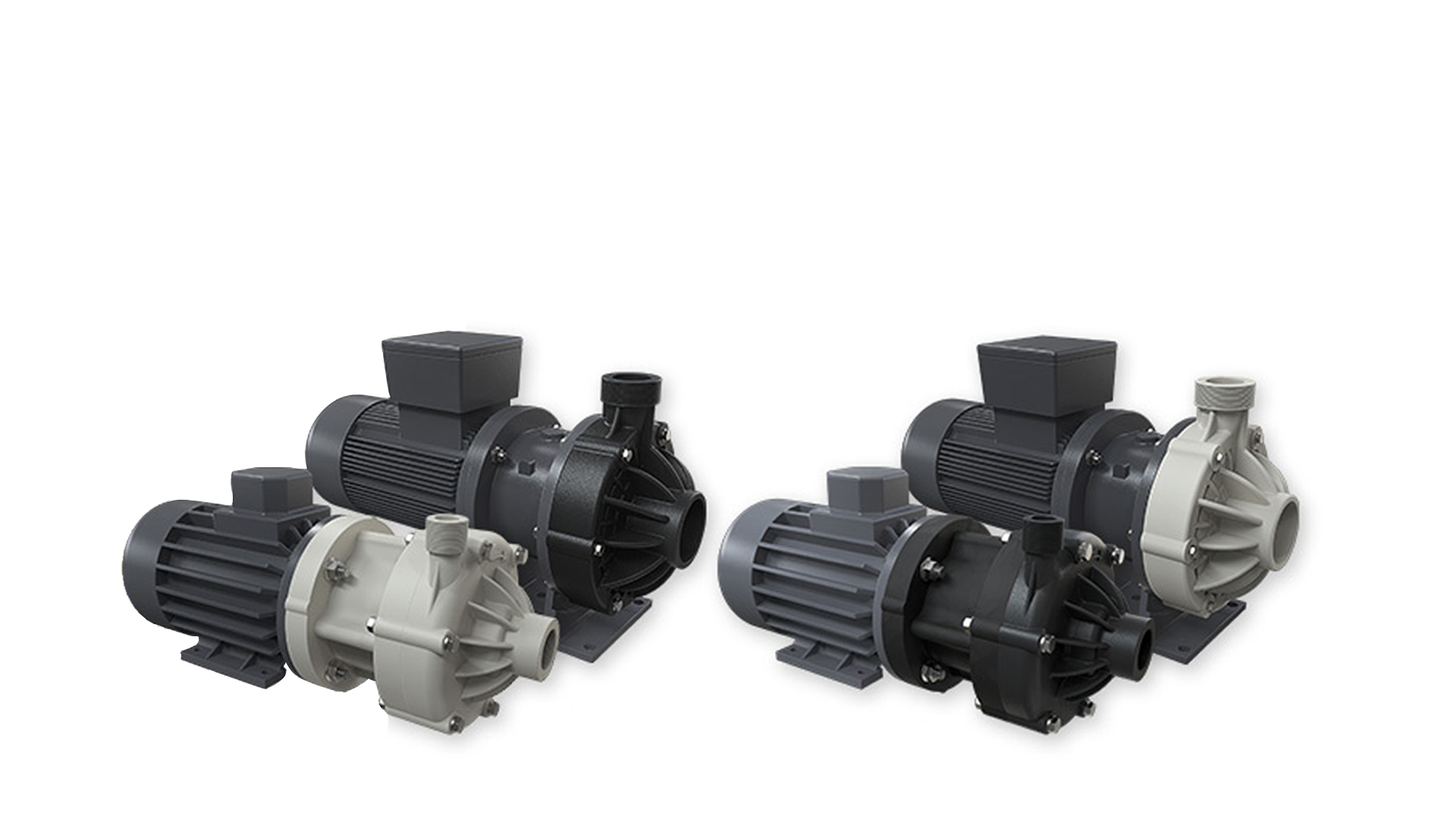

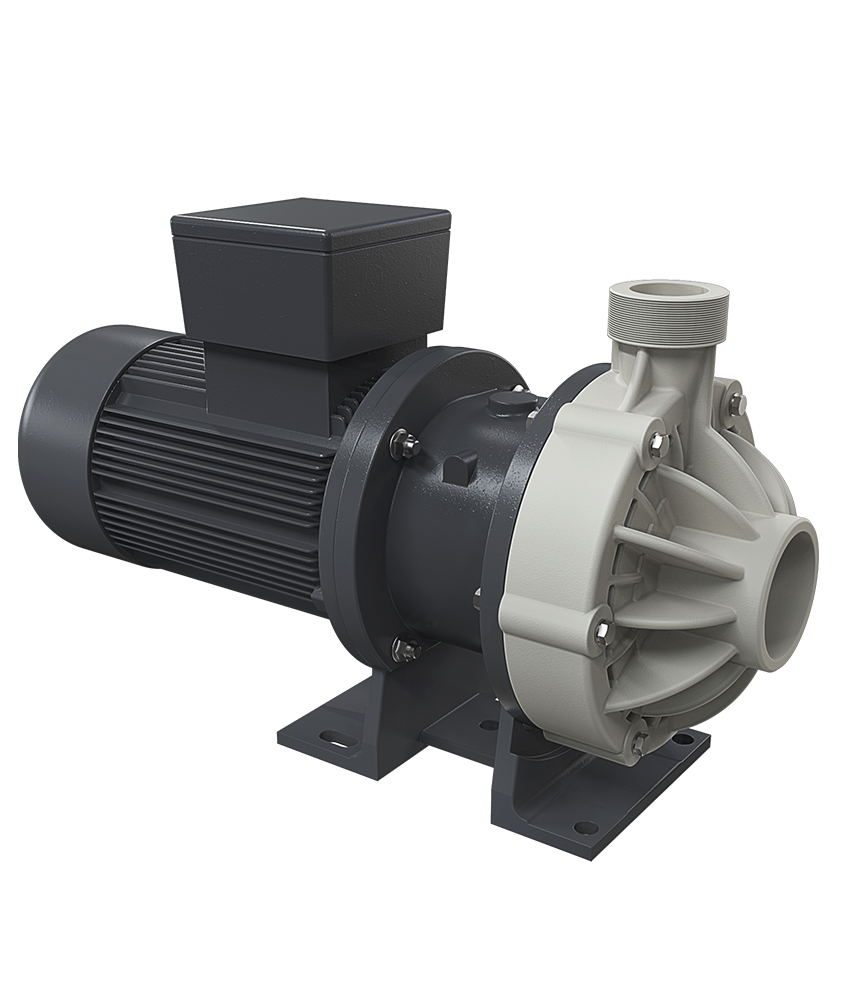

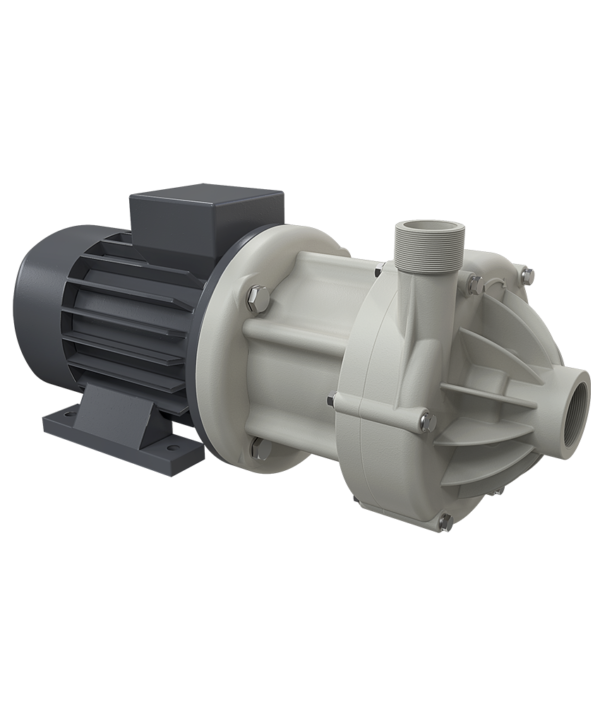

Les nouvelles pompes à entraînement magnétique série DM sont fabriquées en plusieurs modèles avec débits de 6,5 m3/h à 35 m3/h et une élévation de 8,5 m à 24 m.
Applications
Nos pompes sont aptes pour un large éventail de domaines d’application : technique de laboratoire, appareils médicaux, machines pour le développement photographique, procès à rayons X, systèmes de récupération d’argent, graphique, échangeurs de chaleur, aquariums, traitement de l’eau, systèmes de filtration, industrie chimique, industrie galvanique.
Principaux avantages
- Versions en PP, PVDF, ECTFE;
- Utilisation sous charge ;
- Absence de soudures :
- Débit: de 5 à 35 m3/h.;
- Extrême facilité d’entretien ;
- Coût réduit des pièces de rechange;
- Ne produisent pas des pertes de fluide;
Composants et matériaux
| 1- Arbre en céramique et aluminium 99,7% 2- Butée tournante PTFE + 30% Graphite 3- Bague PTFE + 30% Graphite 4- O-ring VITON/EPDM 5- Rotor PP/PVDF+CF 6- Corps pompe PP/PVDF+CF 7- La butée testée Céramique en aluminium 99,7% |
